データベース作成ガイド

ZMK Key Matrix Diagnoser 用データベースの作成方法

← ツールに戻る

データベース機能とは

このツールでは、キーボードの回路情報（行列やGPIOピン）と、実際の基板上の部品名（シルク印字）を紐付ける「データベース」を読み込むことができます。
データベースを登録すると、診断結果に具体的なスイッチ番号（例: SW1）やダイオード番号（例: D1）が表示されるようになり、修理箇所の特定が容易になります。

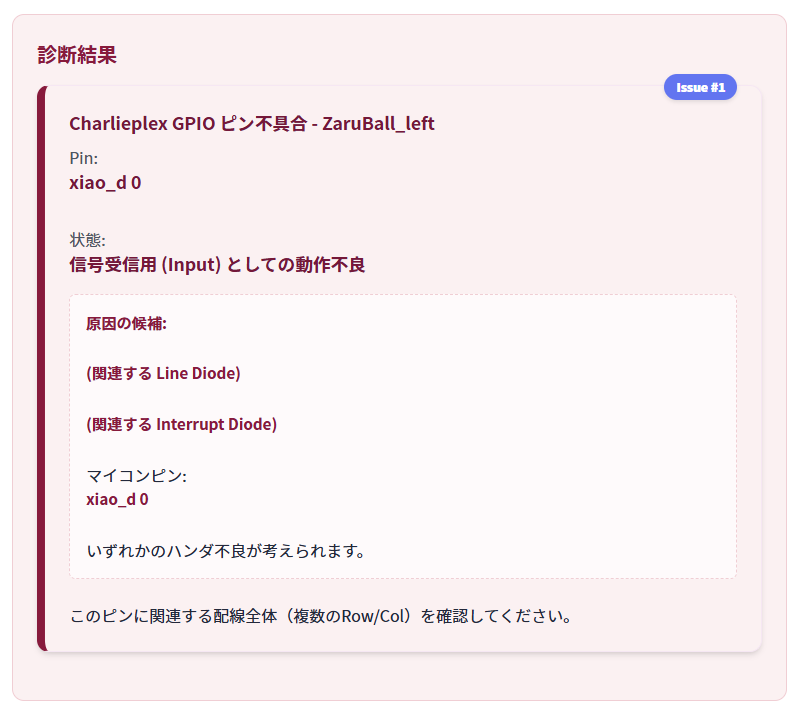

データベース無しでの診断結果

データベース無し
抽象的な行/列番号のみ表示

データベース有りでの診断結果

データベース有り
具体的な部品名 (SW, D) を表示

作成と利用の手順

  1. テンプレートのダウンロード

    ツールでリポジトリをロードした後、画面左側の ボタンをクリックして、matrix-diagnoser-database.json をダウンロードします。
    このファイルには、解析された回路情報がすべて含まれています。

  2. JSONファイルの編集

    ダウンロードしたファイルをテキストエディタで開き、各ピンやキーに対応する部品名（シルク）を記入します。（詳しくは後述の「JSON仕様」を参照）

  3. アップロード

    ツール画面のから、編集した matrix-diagnoser-database.json を読み込ませます。

    便利機能: このファイルを ZMK config リポジトリのルート（または config/ ディレクトリ）に配置してプッシュしておくと、リポジトリのロード時に自動的に読み込まれます。

JSON仕様

pins リスト

GPIOピンごとの情報を定義します。

"pins": {
  "Left_xiao_d 0": {
    "silk": "M1",             // マイコンピンのシルク印字
    "line_diode": "D11",       // このGPIOピンに関連するラインダイオード（charlieplexのみ）
    "interrupt_diode": "DI1"  // 割り込み用ダイオード（charlieplexのみ）
  },
  ...
}

keys リスト

キースイッチごとの情報を定義します。

"keys": [
  {
    "matrix": [0, 1],         // 行・列番号（変更不要）
    "silk_sw": "SW1",         // スイッチのシルク印字
    "silk_d": "D1"            // そのスイッチに対応するダイオードのシルク印字
  },
  ...
]
