事前準備
パーツの確認と道具の準備
1. 部品確認
Section titled “1. 部品確認”1-1. キット内容

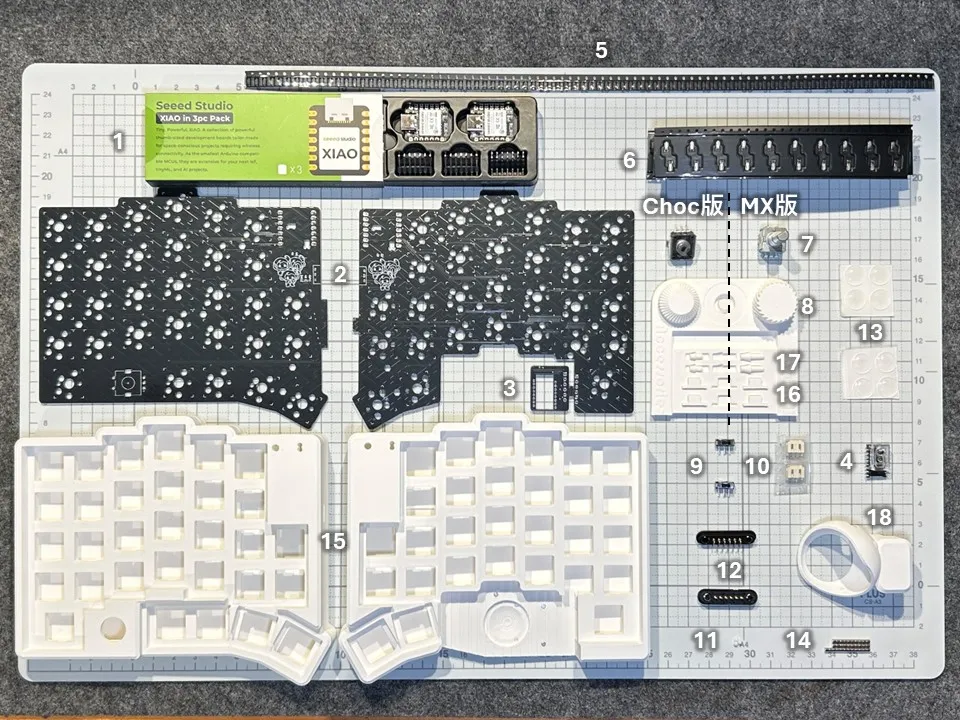

Section titled “1-1. キット内容”ZaruBallキット
Section titled “ZaruBallキット”| 番号 | 名称 | 数量 | 備考 |
|---|---|---|---|
| 1 | Seeeduino XIAO BLE nRF52840 | 2個 | |
| 2 | メイン基板 | 左右合計2枚 | |
| 3 | トラックボール基板 | 1枚 | 表面実装部品はんだ済み |
| 4 | pmw3610 | 1個 | |
| 5 | SMDダイオード 1N4148W | 85個 | charlieplexマトリクス採用のためキー数より多いダイオードが必要 |
| 6 | スイッチソケット | 60個 | 【MX仕様】MXソケット54個、chocソケット6個 【choc仕様】chocソケット60個 |
| 7 | ロータリーエンコーダー | 1個 | 【MX仕様】プッシュスイッチ付きEC11 【choc仕様】プッシュスイッチ無しロープロ(EC12E2440301) |
| 8 | ノブ | 1個 | 3Dプリンタ製ロータリーエンコーダーノブ |
| 9 | 電源スイッチ | 2個 | 型番：MSK-12D19 (1P2T) 3P-DIP-4MM |
| 10 | バッテリーコネクタ | 2個 | 型番：S2B-PH-SM4-TB |
| 11 | 2mmセラミックボール | 3個 | トラックボールケース用支持球 |
| 12 | L字/I字マグネットコネクタ | 1セット | 6ピンマグネットポゴピンコネクタ |
| 13 | ゴム足 | 8個 | Φ10mm |
| 14 | ケース固定マグネット | 32個 | Φ2mm,H=2mm |
| 15 | キーボードケース | 左右1組ずつ | トップケース、ボトムケース |
| 16 | 電源スイッチカバー | 2個 | 3Dプリント製 |
| リセットスイッチ | 2個 | 3Dプリント製 | |
| 34mmトラックボールケース | 1個 | 3Dプリント製 |

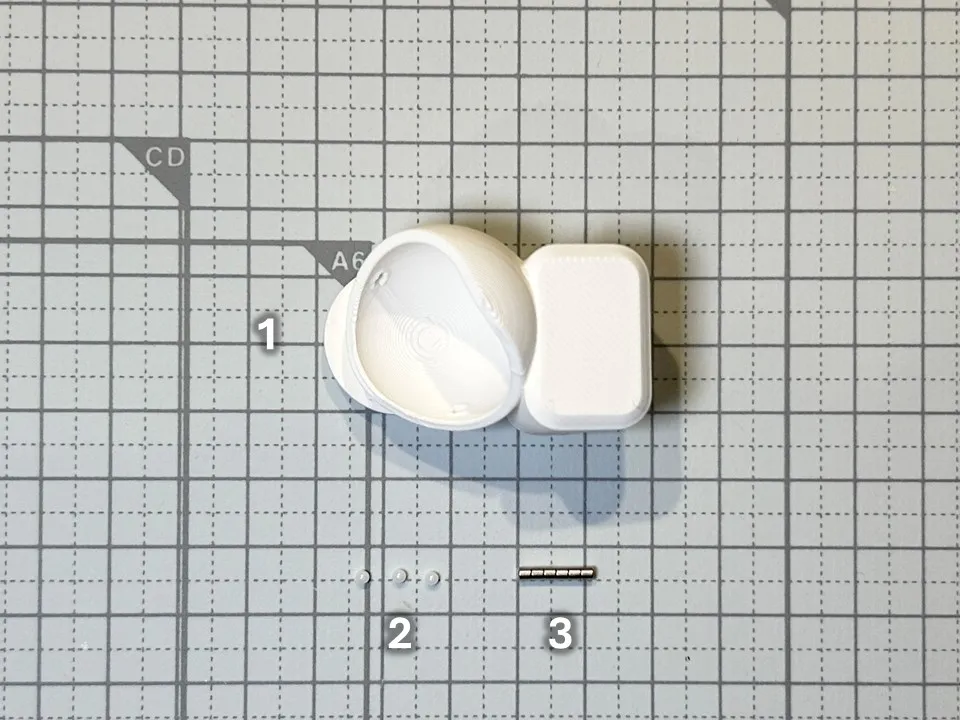

25mmトラックボールケースオプション
Section titled “25mmトラックボールケースオプション”| 番号 | 名称 | 数量 | 備考 |
|---|---|---|---|
| 1 | 25mmトラックボールケース | 1個 | |
| 2 | 2mmセラミックボール | 3個 | |
| 3 | マグネット | 6個 | トラボケース裏に4個、ボトムケースに2個埋め込むため |

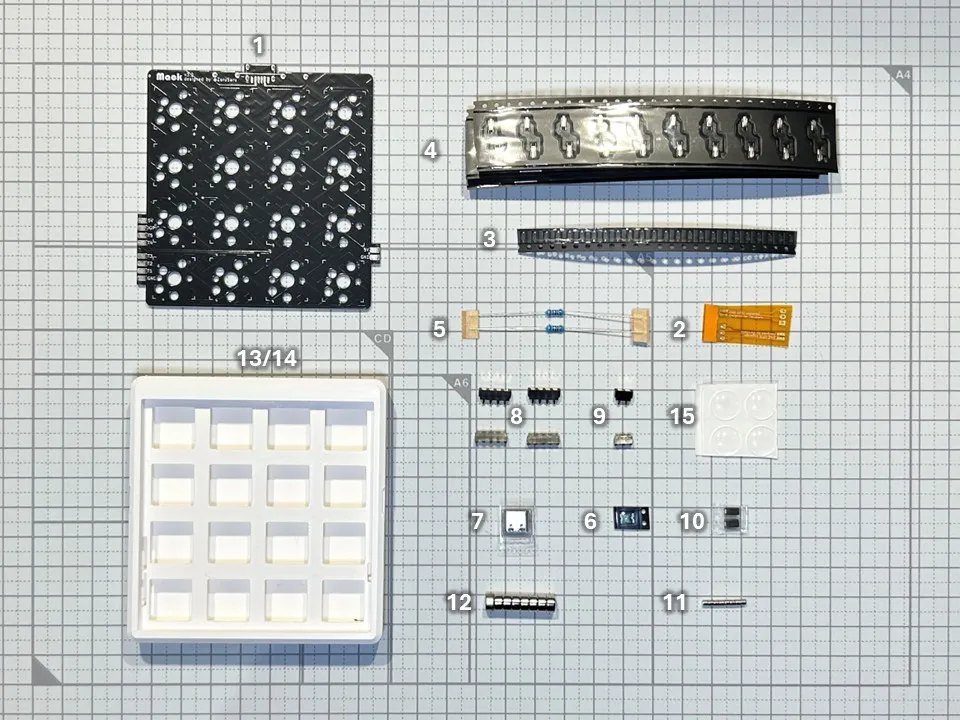

Mackオプション
Section titled “Mackオプション”| 番号 | 名称 | 数量 | 備考 |
|---|---|---|---|
| 1 | Mack基板 | 1個 | |
| 2 | フレキシブル基板(FPC) | 2枚 | ZaruBall基板とマイコンのSenseパッドを接続 (1枚は予備用) |
| 3 | SMDダイオード 1N4148W | 24個 | |
| 4 | スイッチソケット | 16個 | |
| 5 | 5.1kΩ THDダイオード | 2個 | |
| 6 | PPTC MINISMDC020F-2 | 1個 | |
| 7 | USB TypeC ソケット | 1個 | |
| 8 | 4ピンポゴピンセット | 2セット | |
| 9 | 2ピンポゴピンセット | 1セット | |
| 10 | ショットキーダイオード SS14 | 2個 | ZaruBall側にはんだ付け |
| 11 | ケース固定用マグネット | 8個 | Φ2mm,H=2mm |
| 12 | ZaruBall-Mack接続用マグネット | 8個 | Φ6mm,H=3mm |
| 13 | Mackトップケース | 1個 | |
| 14 | Mackボトムケース | 1個 | |
| 15 | ゴム足 | 4個 | Φ10mm |
1-2. 別途準備する部品
Section titled “1-2. 別途準備する部品”| 名称 | 数量 | 備考 |
|---|---|---|
| LiPoバッテリー | 2個 | PHコネクタ付推奨 |
| キースイッチ | 60個 | 選択した仕様に合わせてキースイッチを選択してください |
| キーキャップ | 60個 | |
| 34mmトラックボール | 1個 | |
| 25mm トラックボール | 1個 | 25mmトラックボールケース注文の方のみ |
1-3. 3Dプリントするパーツ(カスタマイズ時)
Section titled “1-3. 3Dプリントするパーツ(カスタマイズ時)”付属するケースはすべて白色です。
3Dプリントによってケースの色を自由カスタマイズすることができます。
またモデルを改変して自分好みの形に変えることもできます。
GitHub - ImSota/ZaruBall
| 名称 | 数量 | 備考 |
|---|---|---|
| トップケース | 1セット | |
| ボトムケース | 1セット | |
| 34mmトラックボールケース | 1個 | roBa, keyball用のものと互換性なし |
| 25mmトラックボールケース | 1個 | |
| リセットスイッチ | 2個 | |
| 電源スイッチカバー | 2個 |
2-1. 用意する工具
Section titled “2-1. 用意する工具”| 名称 | 備考 |
|---|---|
| はんだごて | 組み立て済み品購入の方は不要 |
| はんだ | 組み立て済み品購入の方は不要 |
| フラックス | 組み立て済み品購入の方は不要 |
| ピンセット | |
| マスキングテープ | |
| テスター | 組み立て済み品購入の方は不要 |
| ニッパー | 組み立て済み品購入の方は不要 |
| ペンチ | 組み立て済み品購入の方は不要 |
| やすり | 組み立て済み品購入の方は不要 |
| キーキャッププラー | |
| キースイッチプラー | |
| カッター | 組み立て済み品購入の方は不要 |
