ファームウェアのカスタマイズ

注意事項

ZMKのファームウェアをGithub上で管理・ビルドする場合、第三者からキーマップや各種設定が閲覧できるようになります。マクロ等に個人情報（メールアドレス、住所、氏名、パスワード）を登録するのはおやめください。

ZMKにおける3つのキーマップの編集方法

ZMKではキーマップの変更を簡単に行うツールが二つあります。また、直接設定ファイルを書き換えてキーマップを編集する方法もあります。それぞれの特徴を以下に示します。

	メリット	デメリット	難易度	設定の自由度
ZMK Studio	Bluetooth経由でビルドせずともキーマップ書き換え可能（アプリ版のみ）	多彩なZMKの機能が使用できない（Combo, Macroなど）	低	低
keymap editor	ほとんどのZMKの機能が使用できる	ビルドしてUSB接続経由でファームウェアをキーボードに書き込む必要がある	中	中
直接設定ファイル書き換え	トラックボールの動作の変更も行える、すべてのZMK機能を使える	コードを書き換えるため、ZMKの知識が必要、ビルドとUSB経由の書き込みが必要	高	高

ZMK Studio

まずは設定が簡単なZMK Studioから使用してみましょう。

1. リンクを開くと、キーボードと接続するように指示されます。USB→ZaruBallを選択してください。

   ZMK Studio

2. ZMK Studioと接続するためにはキーボードをUnlockする必要があります。初期キーマップではレイヤー1（Lower）の右手小指最下段の1.5uキーにてUnlockできます。

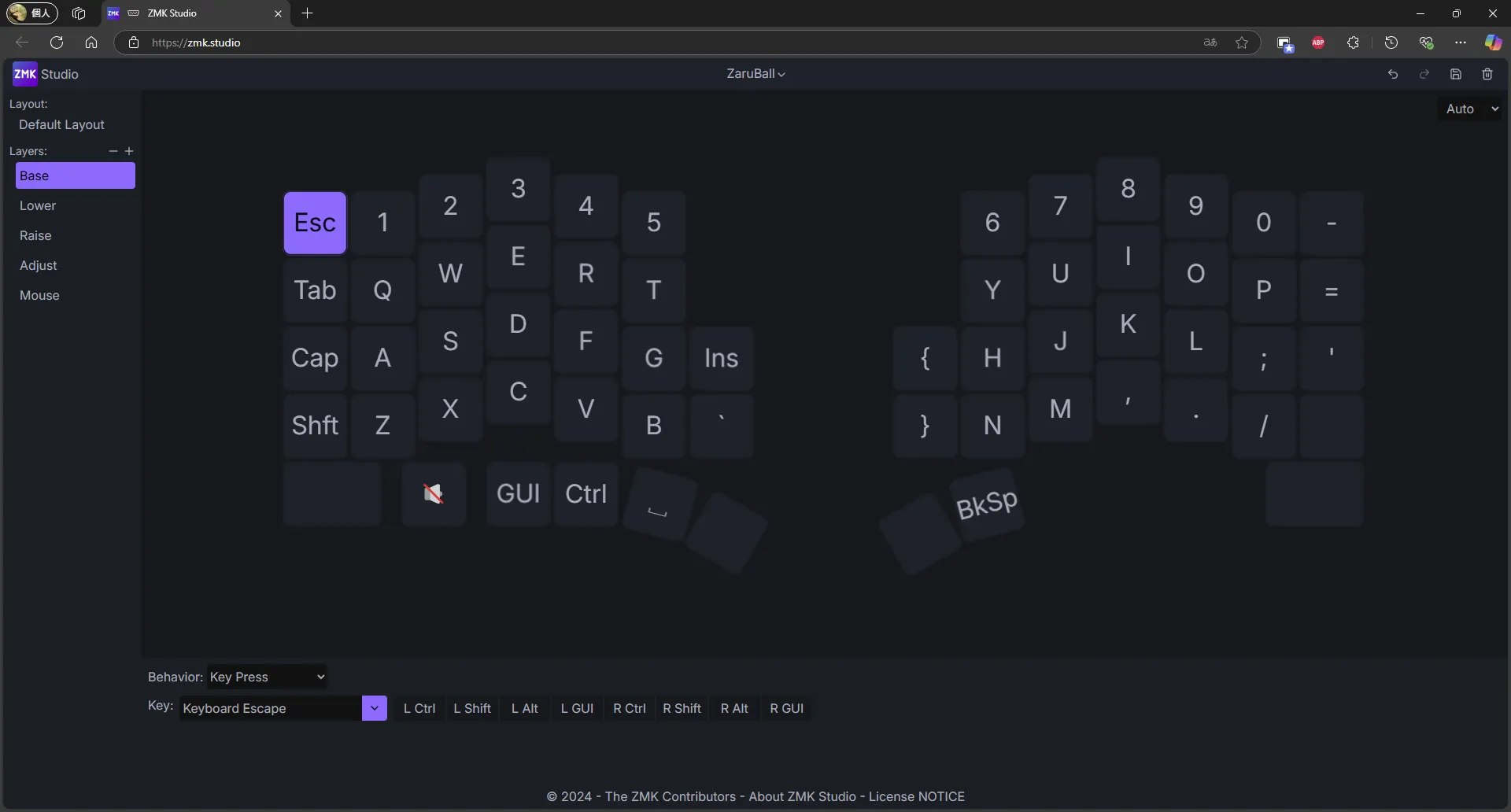

3. Unlockすると、以下のような画面に遷移します。左のタブから編集したいレイヤーを選択します。



   TIPS

   レイヤーは+ボタンで最大2つ増やすことができるよう設定しています。 もっとレイヤーが欲しいという方は増やしてみてください。

4. 画面内のキーボードから変更したいキーを押します。

5. 下のBehaviorとKeyにて選択したキーに割り当てる動作を指定します。

   Behaviorは動作の種類を示しています。一般的なキー入力にはKey Pressを選択して下さい。 その他、多用するBehaviorは以下の通りです。

   Behavior	説明
   Key Press	一般的なキー入力
   Transparent	ひとつ上のレイヤーのキーと同じ動作を割り当て
   None	キーの無効化
   Momentary Layer	キーを押している間だけ指定したレイヤーに移動する機能
   Layer-Tap	長押しでMomentary Layer、短押しで指定したKey Pressに割り当て
   Mod-Tap	長押しと短押しで異なるキー入力に割り当て
   Bluetooth	接続先切り替え、接続情報のクリアなどのキー割り当て
   Output Selection	USB接続とBluetooth接続の切り替え
   Studio Unlock	ZMK Studioに接続するためのUnlock
   ind_ bat	バッテリー残量をLEDの色で通知
   ind_con	接続状況をLEDの色で通知

6. キーマップ編集が完了したら右上の保存マークで保存してください。キーボードで変更したキーマップが有効になります。

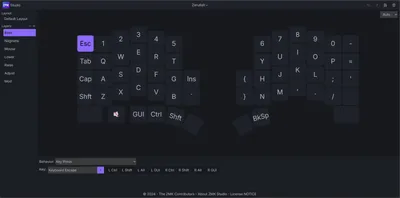

ZMK Studioはアプリケーション版とブラウザ版があります

ブラウザ版ではcentral側（PCと通信する側、ZaruBallでは右手側のキーボード）をPCとUSB接続することでキーマップを編集できます。

対して、アプリケーション版はBluetooth接続でも編集できます。

以下のリンクからダウンロードしてください(Windows, macOS, Linux)

ZMK Studio - Download

keymap editor

もっと細かく設定したい！ComboやMacroも使いたい！という方はkeymap editorに挑戦しましょう。

1. まずはZaruBallファームウェアリポジトリをご自身のアカウントにフォークしてください。複数ブランチがありますが、ZaruBallv1.x〜2.xの方はmainブランチを、v3.xの方はZaruBall-v3.xをご利用ください。

   GitHub - zmk-config-ZaruBall

2. 以下のリンクからkeymap editorにアクセス。Githubを選択し、ご自身のGithubにログインしてフォークしたZaruBallのファームウェアリポジトリを選択してください。

   Keymap Editor

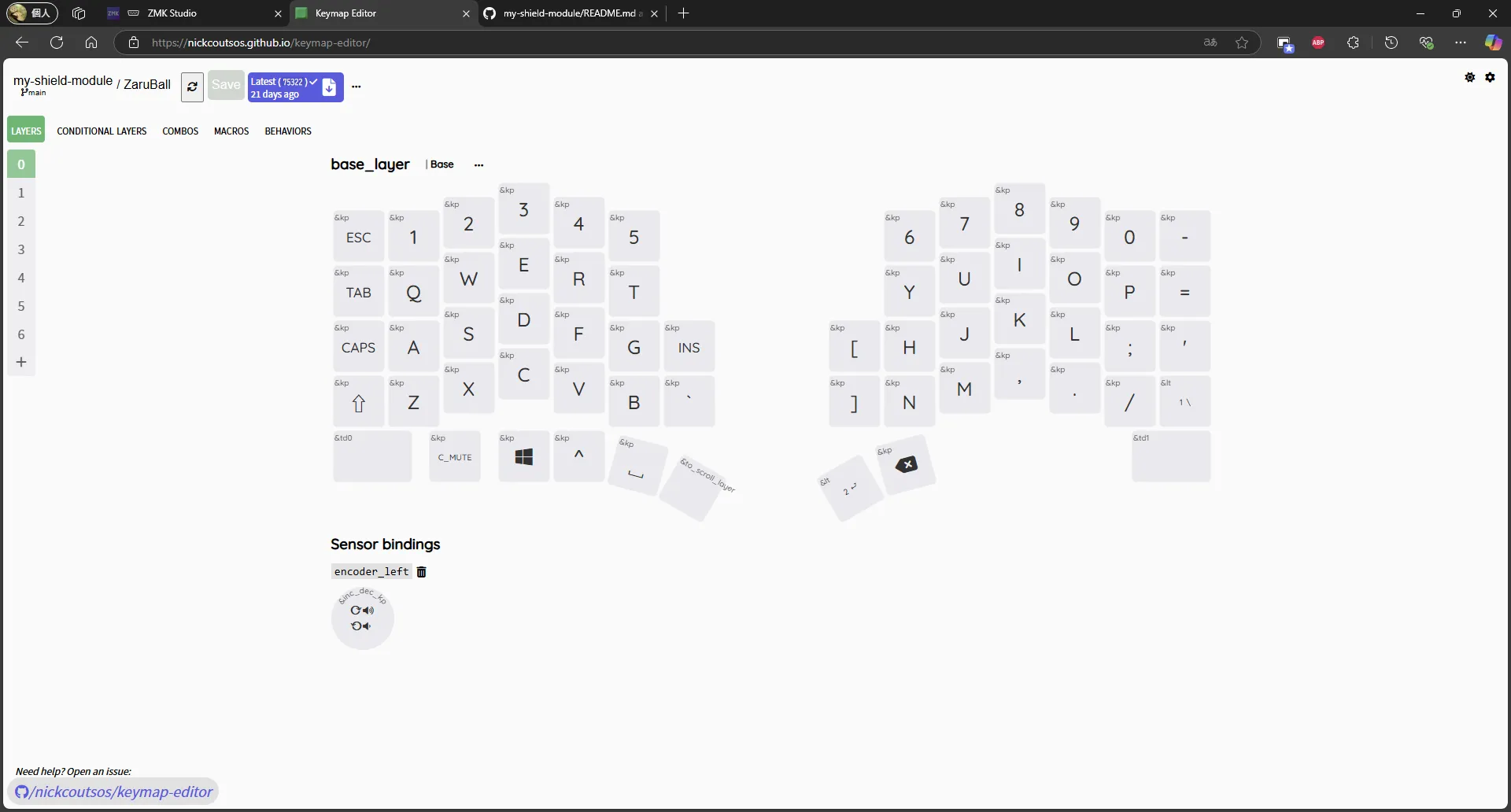

3. 以下の画面がでたら、キーマップの変更を行います。基本的な操作はZMK Studioと同様です。



4. ZMK Studioでは使えない機能は上のタブにあるCombos, Macros , 自由に設定できるBehaviorなどがあります。画面の指示に従って変更してください。

5. 設定が完了したら左上のSaveボタンにてGithubリポジトリにpushできます。

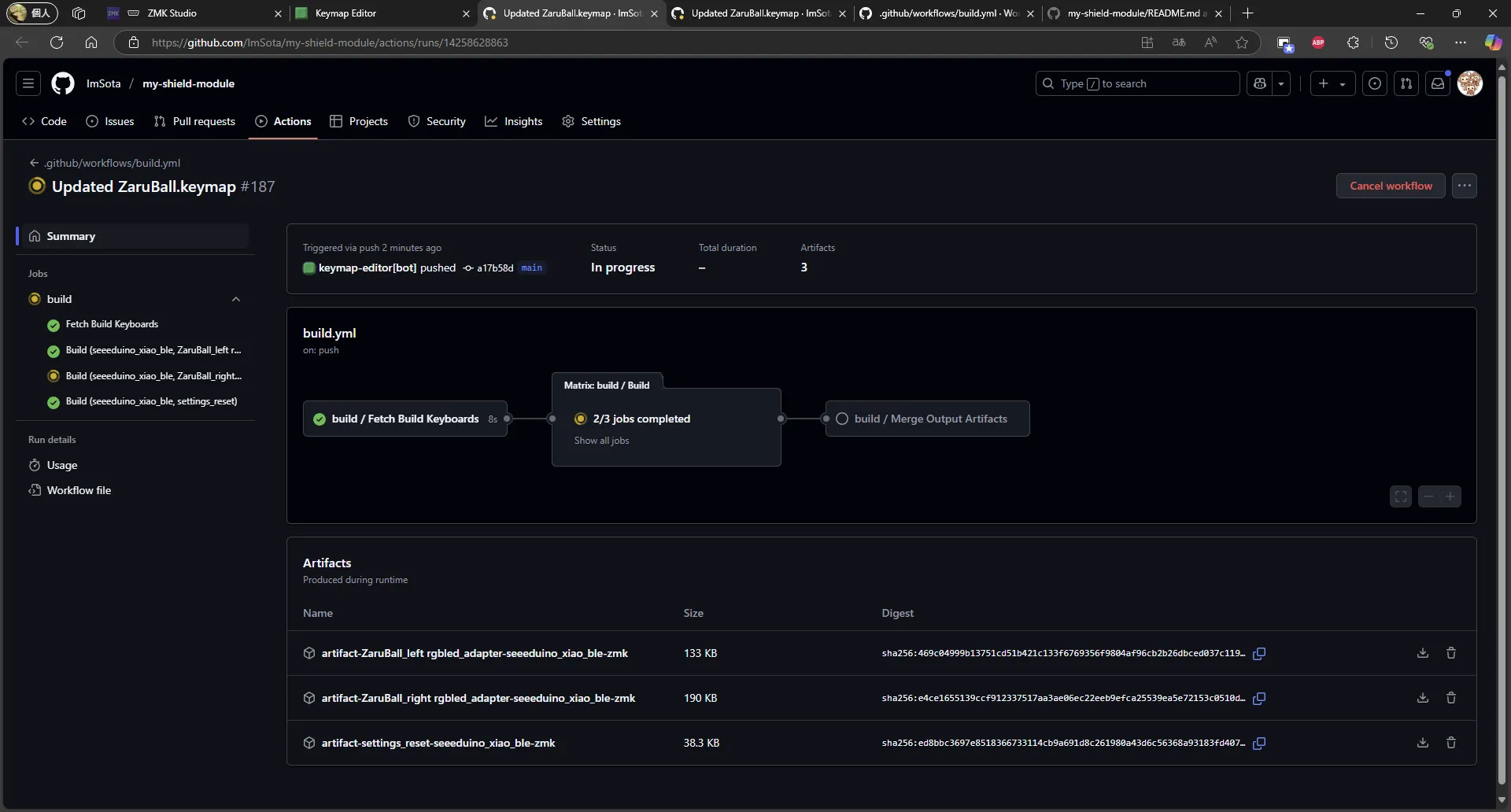

6. Saveボタン隣の青色のボタンを押すと、変更したキーマップを元に実行されているWorkflowの画面に移動します。



   Workflowとは？

   ZMKはGithub Actionsにてファームウェアのビルドを行うことができます。ファームウェアの設定を変更したら毎回Workflowが自動的に実行され、ビルドしてくれます。

7. ビルドが完了すると、画面下部のArtifactsにファイルが生成されます。右のダウンロードボタンで保存してください。

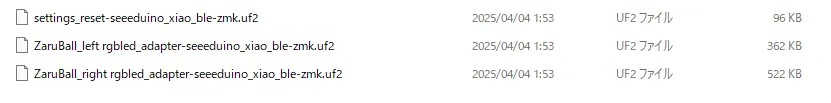

8. ダウンロードしたファイルを解凍すると、3つのファイルがあります。



   ファイル名	説明
   ZaruBall_right rgbled_adapter-seeeduino_xiao_ble-zmk.uf2	右手側のマイコンに書き込むファームウェア
   ZaruBall_left rgbled_adapter-seeeduino_xiao_ble-zmk.uf2	左手側のマイコンに書き込むファームウェア
   settings_reset-seeeduino_xiao_ble-zmk.uf2	不具合発生時に使用するファームウェア

9. 左右のキーボードにファームウェアを書き込んでください。

   書き込み方は以下からご確認ください。

   ファームウェア書き込み手順

直接設定ファイルを書き換え

より細かく設定を変えたい場合は、ソースコードを書き換える必要があります。

本章では需要が高いであろう、トラックボールのCPIの変更方法について説明します。

1. フォークしたZaruBallファームウェアリポジトリのconfig/ZaruBall.confを開いてください。
2. 以下の行を追加、既にある場合は数値を変更し、CPIを設定してください。

// CONFIG_PMW3610_CPI=1800

上記手順ではビルドが通らなくなっているので、ご紹介する以下の手順で対応してください。

1. フォークしたZaruBallファームウェアリポジトリの boards/shields/ZaruBall/ZaruBall.dtsi を開きます。

2. 205行目付近にある cpi の数値を変えてください。

   cpi = <600>; // -> cpi = <1800>; などに変更

3. リポジトリにpushすると、自動的にworkflowが実行されます。Actionタブからworkflowの様子を確認できます。

4. workflow完了後、作成されたファームウェアをキーボードに書き込んで動作を確認してください。

さらに細かく設定したい方はZMK Docsをご確認ください。

Introduction to ZMK | ZMK Firmware
